本文上海申安医疗器械厂介绍快速卡式压力蒸汽灭菌器的工作原理以及其故障维修的措施，希望能供与大家参考。快速卡式压力蒸汽灭菌器是一款由水箱、灭菌盒、加水泵、蒸汽发生装置、空气泵、电磁阀、安全阀、控制系统等组成的消毒灭菌设备。该设备结构紧凑、设计合理，具有适合多种专业的灭菌程序及蒸汽灭菌工艺，广泛应用于牙科器械、眼科器械、妇科器械、内窥镜器械等小型手术医疗器械的消毒灭菌工作。上海申安医疗器械厂针对该类设备经常发生的故障，进行原因分析、提出维修方法，最后给出维护保养建议。
1 工作原理
快速卡式压力蒸汽灭菌器配备了 ( 器械、包装器械、非金属器械 )3个快捷灭菌程序和1个干燥程序按钮，其流程大致相同。这里我们以器械灭菌程序为例，逐步介绍其工作流程及原理。快速卡式压力蒸汽灭菌器电路原理示意图见图1。

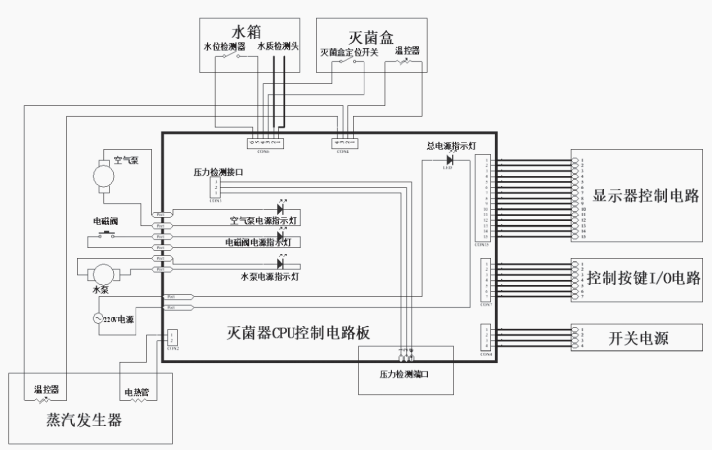

图1快速卡式压力蒸汽灭菌器电路原理示意图
2 常见故障
2.1 故障现象
灭菌程序结束后，无法取出灭菌盒；等冷却后取出灭菌盒，盒内有大量积水。
2.2 故障分析
灭菌程序刚刚结束时无法取出灭菌盒，但冷却后可以取出。由此判断灭菌盒内因大量蒸汽压迫导致盒体变形，卡住无法取出，管路系统堵塞；当蒸汽冷却为冷凝水后，盒内压力减小，盒体恢复形变，可以顺利取出，且盒内存留大量冷凝水。根据此思路逐步排除故障。
2.3 故障维修
（1 ）此设备的水汽流程所示，此故障导致不能排出灭菌盒内蒸汽，首先检查电磁阀是否损坏。此电磁阀为交流220V电磁阀，给电磁阀接通电源后听到电磁阀起跳声音，排除电磁阀故障。
（2 ）检查从电磁阀到灭菌盒的管路是否畅通。使用针筒接一段橡胶软管，软管另一端连接管路系统端口，吸入纯净水逐段注水进行检查。发现灭菌盒内连接电磁阀的管路端口被堵塞，清洗管路后恢复管路系统。
（3 ）重新启动灭菌程序，观察蒸汽可以正常排出，灭菌程序结束后，灭菌盒也可以正常取出。但是灭菌盒内依然有少量冷凝水存留。判断为干燥系统出故障。
（4 ）干燥系统流程所示，空气泵提供动力，经空气过滤器，在蒸汽发生装置内加热后成为无菌干燥的空气，进入灭菌盒内将灭菌器械表面的水分带走。直接开启干燥程序，观察主控板上空气泵指示灯点亮，排除主控板故障。
（5 ）断电后测量空气泵阻值，正常情况下阻值约为200Ω，此时测量阻值达到MΩ级，由此判断空气泵故障，更换空气泵后故障排除。
3 小结
通过以上故障可以看出，操作的规范性和日常的维护保养是必不可少的。上海申安医疗器材厂认为日常维护保养应注意以下几点：
（1）保持灭菌盒清洁，使用40℃左右的温水加入少许的含酶清洁剂或中性除垢剂进行清洗，然后使用清洁绒球擦洗灭菌盒内表面，擦洗晾干后，用干燥剂均匀涂抹灭菌盒内表面；
（2）水箱清洗，使用蒸馏水冲洗水箱内的污垢及颗粒杂质；
（3）空气泵过滤器清洁，以及空气过滤器的更换；
（4）为确保灭菌器达到最佳性能，建议每6个月更换一次密封圈。
以上内容仅供参考。
